उत्पाद अवलोकन

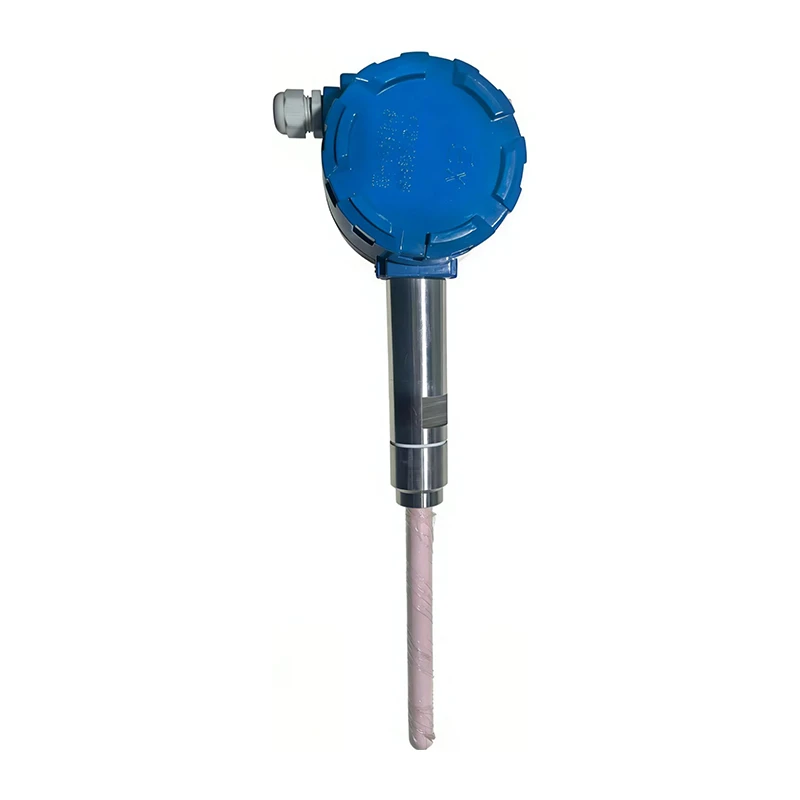

इलेक्ट्रोस्टैटिक धूल मॉनिटर
एलटी -5300 नलिकाओं, ढेरों और वायवीय संदेश लाइनों में धूल कणों की उपस्थिति और सापेक्ष प्रवाह का पता लगाने के लिए सिद्ध ट्राइबोइलेक्ट्रिक चार्ज इंडक्शन तकनीक का उपयोग करता है। जैसे ही कण जांच से गुजरते हैं, वे वास्तविक समय की निगरानी, अलार्म ट्रिगरिंग और ट्रेंड लॉगिंग के लिए एक छोटा इलेक्ट्रोस्टैटिक चार्ज - उत्पन्न करते हैं जो स्थिर 4-20 एमए सिग्नल में बढ़ जाता है।
कठोर औद्योगिक वातावरण के लिए डिज़ाइन किया गया, इसमें किसी सफाई, किसी उपभोग्य वस्तु और किसी नियमित अंशांकन की आवश्यकता नहीं है। हालाँकि यह नियामक CEMS रिपोर्टिंग के लिए अभिप्रेत नहीं है, फिर भी यह निम्नलिखित के लिए बेजोड़ विश्वसनीयता प्रदान करता है:
- बैगहाउस फ़िल्टर विफलताओं का शीघ्र पता लगाना
- वायवीय परिवहन में सामग्री हानि की निगरानी करना
- दहन या पीसने के दौरान धूल के रुझान पर नज़र रखना
मुख्य कार्य
उच्च-संवेदनशीलता ट्राइबोइलेक्ट्रिक डिटेक्शन
उत्कृष्ट रैखिकता और तेज़ प्रतिक्रिया के साथ कण प्रवाह के समान स्तर का पता लगाने के लिए चार्ज इंडक्शन तकनीक का लाभ उठाया जाता है, जो फ़िल्टर लीक या प्रक्रिया गड़बड़ी की प्रारंभिक चेतावनी के लिए आदर्श है।
01
औद्योगिक एकीकरण के लिए मजबूत 4-20 एमए सिग्नल
मजबूत शोर प्रतिरक्षा के साथ एक मानक दो {{0} तार 4-20 एमए आउटपुट प्रदान करता है, जो मानक केबलों पर विश्वसनीय लंबी दूरी की संचरण को सक्षम करता है। सिग्नल धूल द्रव्यमान प्रवाह दर के लिए रैखिक रूप से आनुपातिक है, जो पीएलसी, डीसीएस, या एससीएडीए सिस्टम के साथ एकीकरण को सरल बनाता है।
02
सिग्नल सुरक्षा के लिए गैल्वेनिक अलगाव
ट्रांसमीटर इलेक्ट्रॉनिक्स जंक्शन बॉक्स के भीतर सेंसिंग जांच से पूरी तरह से विद्युत रूप से पृथक हैं, जो ऑपरेटर सुरक्षा सुनिश्चित करते हैं और जटिल विद्युत वातावरण में ग्राउंड लूप हस्तक्षेप को रोकते हैं।
03
प्लग{{0}और-प्ले इंस्टालेशन
बिल्कुल पारंपरिक दो {{0} तार दबाव ट्रांसमीटर की तरह स्थापित और संचालित करने के लिए डिज़ाइन किया गया। फील्ड इंजीनियर विशेष प्रशिक्षण या उपकरण के बिना तैनाती के समय और लागत को कम करके यूनिट को माउंट, वायर और कमीशन कर सकते हैं।
04
सचमुच रखरखाव-मुफ़्त संचालन
ऑप्टिकल सेंसर के विपरीत, जांच पर धूल जमा होने से प्रदर्शन ख़राब नहीं होता है। किसी सफाई, शुद्धिकरण, या पुन: अंशांकन की आवश्यकता नहीं होती है, यहां तक कि उच्च लोड या चिपचिपी धूल अनुप्रयोगों में भी, जिससे वर्षों तक निर्बाध सेवा सुनिश्चित होती है।
05
तकनीकी मापदण्ड
|
वर्ग |
पैरामीटर |
|
माप श्रेणी |
0–9 / 12 / 25 / 50 / 100 / 200 / 400 / 800 / 1000 mg/m³ (चयन योग्य श्रेणियाँ) |
|
ट्रांसमीटर आउटपुट |
- 4–20 एमए (मानक) |
|
बिजली की आपूर्ति |
24 वी डीसी |
|
परिचालन लागत वातावरण |
|
|
• तापमान |
–20 डिग्री से +60 डिग्री (इलेक्ट्रॉनिक घटकों के लिए) |
|
• नमी |
90% आरएच से कम या उसके बराबर, गैर -संघनक |
|
• ईएमएफ प्रतिरक्षा |
अधिकतम. विद्युत चुम्बकीय क्षेत्र की ताकत: 50 हर्ट्ज पर 60 ए/एम |
|
प्रक्रिया की शर्तें (पाइपलाइन) |
|
|
• गैस दाब |
-0.1 से 1 एमपीए |
|
• गैस प्रवाह दर |
1 मी/से. से 30 मी/से |
|
• गैस तापमान |
–50 डिग्री से +450 डिग्री |
|
जांच सामग्री |
304 स्टेनलेस स्टील |
उत्पाद की विशेषताएँ
पीएम-ट्राइबो इलेक्ट्रोस्टैटिक डस्ट मॉनिटर को औद्योगिक वातावरण की मांग के लिए इंजीनियर किया गया है जहां परिचालन सुरक्षा और दक्षता के लिए विश्वसनीय पार्टिकुलेट डिटेक्शन महत्वपूर्ण है। इसका मजबूत डिज़ाइन और रख-रखाव निशुल्क संचालन इसे समाधान की ओर ले जाता है:
- बैगहाउस फ़िल्टर इंटीग्रिटी मॉनिटरिंग: उत्पाद हानि, डाउनस्ट्रीम उपकरण क्षति और दृश्य उत्सर्जन को रोकने के लिए फटे या लीक हुए फ़िल्टर बैग का तुरंत पता लगाएं।
- वायवीय संदेश और सामग्री स्थानांतरण नियंत्रण: सामग्री की गति को सत्यापित करने, रुकावटों की पहचान करने और हानि पुनर्प्राप्ति प्रणालियों का समर्थन करने के लिए परिवहन लाइनों में पाउडर प्रवाह की निगरानी करें।
- उच्च तापमान वाले नलिकाओं में प्रोसेस डस्ट ट्रेंडिंग: 450 डिग्री तक जांच तापमान पर विश्वसनीय रूप से संचालित होता है, जो बॉयलर निकास, भट्ठा इनलेट और सिंटर प्लांट नलिकाओं के लिए आदर्श है।
- क्रॉस-उद्योग की बहुमुखी प्रतिभा:
इसमें सिद्ध:
• सीमेंट एवं चूना उत्पादन
• थर्मल पावर और बायोमास बॉयलर
• स्टील सिंटरिंग और पेलेटाइजिंग
• पेट्रोकेमिकल और रिफाइनिंग (उदाहरण के लिए, एफसीसी उत्प्रेरक निगरानी)
• खनन, खनिज प्रसंस्करण, और थोक सामग्री प्रबंधन
नोट: यह उपकरण विनियामक सीईएमएस रिपोर्टिंग के लिए वास्तविक समय पर धूल की उपस्थिति और सापेक्ष प्रवाह रुझान प्रदान करता है, न कि प्रमाणित एमजी/एम³ मान। इसे प्रक्रिया सुरक्षा, प्रारंभिक चेतावनी और परिचालन अंतर्दृष्टि के लिए डिज़ाइन किया गया है।
हमारा इलेक्ट्रोस्टैटिक डस्ट डिटेक्टर क्यों चुनें?
स्थिर, निम्न-बहाव प्रदर्शन - वर्षों के अप्राप्य संचालन के लिए निर्मित
हमारा एसी {{0}युग्मित ट्राइबोइलेक्ट्रिक सेंसिंग सर्किट असाधारण दीर्घकालिक स्थिरता प्रदान करता है:
शून्य और स्पैन ड्रिफ्ट प्रति वर्ष पूर्ण पैमाने के 1% से कम या उसके बराबर
एकीकृत 50/60 हर्ट्ज शोर फ़िल्टरिंग मोटर या वीएफडी के पास भी स्वच्छ सिग्नल सुनिश्चित करता है
महीन फ्लाई ऐश और सबमाइक्रोन पाउडर सहित 0.1 माइक्रोन से 200 माइक्रोन - तक के कणों का विश्वसनीय पता लगाना
नतीजा? लगातार रुझान डेटा जिसके लिए आप भरोसा कर सकते हैंपूर्वानुमानित रखरखाव, प्रक्रिया अलार्म और आंतरिक उत्सर्जन ट्रैकिंग- निरंतर पुनर्अंशांकन के बिना।
सबसे कठोर औद्योगिक वातावरण के लिए इंजीनियर किया गया
- आर्कटिक सर्दियों से लेकर लाल {{0}गर्म भट्टी नलिकाओं तक, पीएम {{1}ट्राइबो काम करता रहता है:
- जांच को -50 डिग्री से +450 डिग्री - के लिए रेट किया गया है, किसी कूलिंग जैकेट की आवश्यकता नहीं है
- IP66 / NEMA 4 एल्यूमीनियम आवास बारिश, धूल और रासायनिक धुलाई का सामना करता है
- 304 स्टेनलेस स्टील जांच क्षरण, कंपन और ईएमआई का प्रतिरोध करती है (50 हर्ट्ज पर 60 ए/एम तक परीक्षण किया गया)
- 4 मीटर व्यास तक के पाइपों में 1-30 मीटर/सेकेंड गैस वेग और -0.1 से +1 एमपीए दबाव में संचालित होता है
कोई अन्य बैग लीक डिटेक्टर तापमान सीमा, असभ्यता और सिग्नल अखंडता का यह संयोजन प्रदान नहीं करता है।
मुख्य भारी उद्योगों में सिद्ध मूल्य - केवल अनुपालन से परे
जबकिCEMS डिवाइस नहीं, पीएम-ट्राइबो महत्वपूर्ण परिचालन मूल्य प्रदान करता है जहां धूल सबसे अधिक मायने रखती है:
- सीमेंट: क्लिंकर संदूषण होने से पहले फटे हुए बैगों को पकड़ लें
- पावर और बायोमास: बॉयलर स्टार्टअप के दौरान ईएसपी या बैगहाउस विफलताओं का पता लगाएं
- स्टील: दृश्यमान प्लम से बचने के लिए सिंटर प्लांट उत्सर्जन की निगरानी करें
- रसायन एवं खनन: वायवीय स्थानांतरण लाइनों की अखंडता सुनिश्चित करें और उत्पाद हानि को रोकें
आपको मिलादोहरा लाभ:
अपने उपकरणों को सुरक्षित रखें(फिल्टर, पंखे, उत्प्रेरक)
स्थिरता लक्ष्यों का समर्थन करेंप्रारंभिक धूल वृद्धि चेतावनियों के साथ - आपको नियामक जांच से आगे रहने में मदद करता है, भले ही डेटा का उपयोग औपचारिक रिपोर्टिंग के लिए नहीं किया गया हो।
स्पष्टीकरण: यह प्रणाली प्रक्रिया निगरानी और उपकरण सुरक्षा के लिए डिज़ाइन की गई है, न कि ईपीए, ईएन 14181, या समकक्ष सीईएमएस मानकों के तहत कानूनी उत्सर्जन अनुपालन के लिए।
अक्सर पूछे जाने वाले प्रश्न
Q1: इस डिटेक्टर का मुख्य माप सिद्धांत क्या है?
पीएम-ट्राइबो ट्राइबोइलेक्ट्रिक चार्ज इंडक्शन का उपयोग करता है: जैसे ही धूल के कण जांच से गुजरते हैं, घर्षण कणों के द्रव्यमान प्रवाह दर (एमजी/एस) के अनुपात में एक छोटा इलेक्ट्रोस्टैटिक चार्ज उत्पन्न करता है। इस सिग्नल को एक उच्च-स्थिरता वाले एसी-युग्मित सर्किट द्वारा प्रवर्धित किया जाता है, विद्युत शोर को अस्वीकार करने के लिए फ़िल्टर किया जाता है, और एक रैखिक आउटपुट (उदाहरण के लिए, 4–20 एमए) में परिवर्तित किया जाता है। सिस्टम असामान्य धूल उछाल के लिए अलार्म ट्रिगर कर सकता है और समय के साथ ट्रेंड लॉग कर सकता है। फ़िल्टर विफलताओं या प्रक्रिया में गड़बड़ी का पता लगाने के लिए यह आदर्श है।
⚠️ नोट: जबकि आउटपुट धूल लोडिंग से संबंधित है, यह नियामक उत्सर्जन रिपोर्टिंग के लिए प्रमाणित mg/m³ मान प्रदान नहीं करता है।
Q2: डिटेक्टर किस कण आकार की सीमा को माप सकता है? क्या यह इस सीमा के बाहर प्रतिक्रिया करता है?
सिस्टम को 0.1 माइक्रोन और 200 माइक्रोन के बीच के कणों के लिए अनुकूलित किया गया है, जो महीन फ्लाई ऐश, सीमेंट भट्ठी की धूल और धातु ऑक्साइड सहित अधिकांश औद्योगिक धूल को कवर करता है। यह अभी भी इस सीमा के बाहर के कणों का पता लगा सकता है, लेकिन संवेदनशीलता और रैखिकता की गारंटी नहीं है। विश्वसनीय प्रदर्शन के लिए, हम निर्दिष्ट सीमा के भीतर उपयोग की अनुशंसा करते हैं।
Q3: पर्यावरण और पाइपलाइन के लिए स्थापना आवश्यकताएँ क्या हैं?
पीएम-ट्राइबो को कठिन औद्योगिक सेटिंग्स के लिए बनाया गया है:
इलेक्ट्रॉनिक्स संलग्नक:
• ऑपरेटिंग तापमान: -20 डिग्री से +60 डिग्री
• आर्द्रता: 90% आरएच से कम या उसके बराबर, गैर संघनित
• सुरक्षा रेटिंग: IP66 / NEMA 4 (धूलरोधी और पानी प्रतिरोधी)
• 50 हर्ट्ज पर 60 ए/एम तक निरंतर कंपन (2 ग्राम) और ईएमआई का प्रतिरोध करता है
पाइपलाइन की स्थिति:
• गैस का तापमान: -50 डिग्री से +450 डिग्री
• दबाव: –0.1 से +1 एमपीए
• प्रवाह वेग: 1-30 मीटर/सेकेंड
• पाइप व्यास: 100 मिमी से 4,000 मिमी
• जांच: 304 स्टेनलेस स्टील, Ø8 मिमी, एम5 धागा
हवा को शुद्ध करने, ठंडा करने या विशेष माउंटिंग हार्डवेयर की आवश्यकता नहीं है।
Q4: कौन से आउटपुट सिग्नल और संचार विकल्प उपलब्ध हैं? यह किन प्रणालियों से जुड़ सकता है?
मानक आउटपुट: दो तार 4-20 एमए, धूल द्रव्यमान प्रवाह के लिए रैखिक रूप से आनुपातिक मानक उपकरण केबलों का उपयोग करके पीएलसी, डीसीएस और एससीएडीए सिस्टम के साथ सीधे संगत।
वैकल्पिक: दूरस्थ डेटा लॉगिंग, नेटवर्क एकीकरण, या प्लांट से कनेक्शन के लिए आरएस485 (मॉडबस आरटीयू) वाइड मॉनिटरिंग प्लेटफॉर्म।
गैल्वेनिक अलगाव और मजबूत सिग्नल डिजाइन के लिए धन्यवाद, डिवाइस परिरक्षित केबल या सिग्नल कंडीशनर की आवश्यकता के बिना औद्योगिक स्वचालन आर्किटेक्चर में सहजता से एकीकृत हो जाता है।
